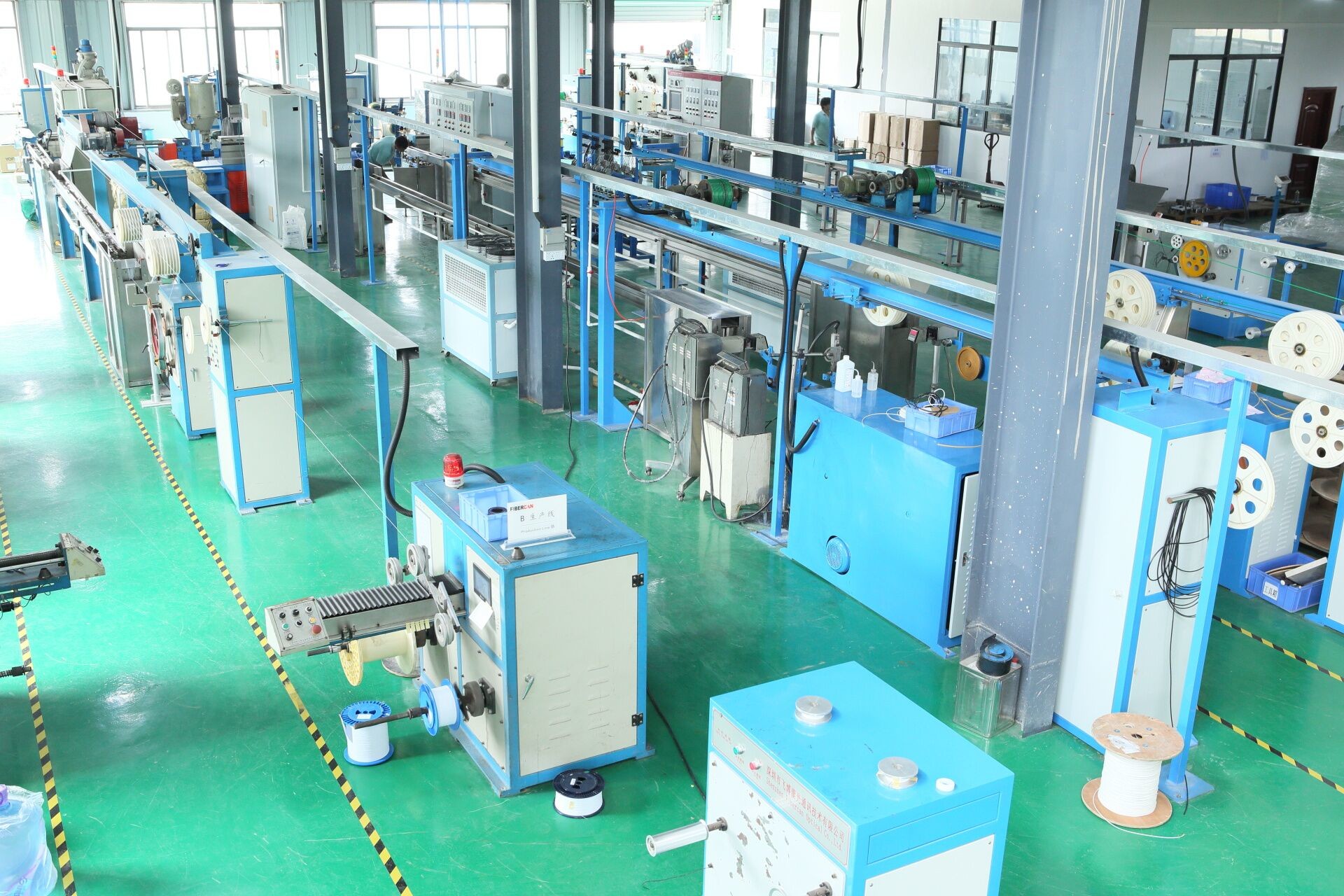

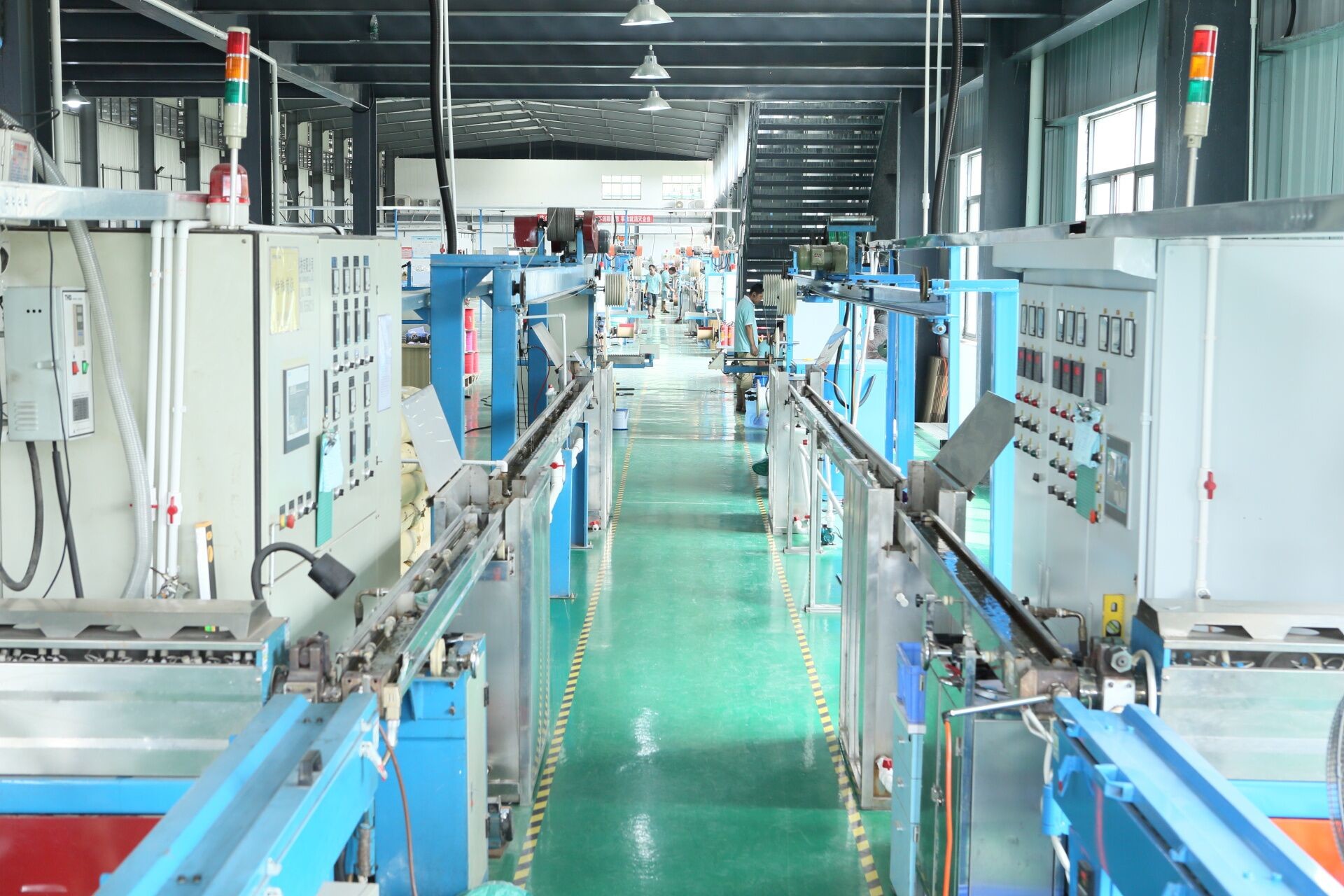

สายการผลิตเคเบิลไฟเบอร์ออปติก เครื่องจักรการผลิตเคเบิล

สายการผลิตสายไฟเบอร์ออปติก RBTX-30

30 เส้นทางที่ค่อนข้างแน่น

การใช้งาน:

สายการผลิตเคเบิลไฟเบอร์ออปติกนี้ทําให้เคเบิลไฟเบอร์ออปติกมีความละเอียด 0.6/0.8/0.9 มม. โครงสร้างเคเบิล: ไฟเบอร์เปล่า + LSZH / PVC sheath และเคเบิลอื่น ๆ ที่คล้ายกัน

สายนี้สามารถใช้สําหรับเคลือบพลาสติกสายเหล็ก กว้างเส้นเหล็ก 1.0mm แม็กซ์ ซึ่งใช้หลักๆในการผลิตสาย FTTH

การตั้งค่าส่วนประกอบของเครื่องสามารถปรับได้ตามความต้องการของกระบวนการ

ลักษณะ:

1. ความละเอียดพิเศษ extruder เล็กและความละเอียดหัวเครื่องปรับความละเอียด กว้างภายนอกของสายเคเบิลเป็นแบบเดียวกัน, ระดับแกนสูง, กว้างภายนอกเป็นอัตโนมัติการตอบกลับและเส้นโค้งกว้างของเคเบิลสามารถติดตามกลับมา.

2ระบบสูบสูบสามารถปรับในสูบสูบและสามารถเชื่อมต่อกับความเร็วสาย

3สายไฟเบอร์ออปติกถูกขับเคลื่อนออก ความตึงเครียดคงที่อย่างแม่นยําและการสูญเสียเพิ่มเติมน้อย

4การควบคุมอุณหภูมิถูกควบคุมโดยเครื่องวัดอุณหภูมิ OMRON ที่นําเข้า และการควบคุมอุณหภูมิถูกต้อง

5. การเปลี่ยนอัตโนมัติกลมสอง, การดําเนินงานคงที่และเชื่อถือได้

6ระบบควบคุมเทคโนโลยีคอมพิวเตอร์อุตสาหกรรมนานาชาติที่มีระดับอัตโนมัติสูง สามารถเชื่อมต่อกับระบบ MES ระบบ ERP การติดตามและบริหารการผลิตในเวลาจริง

7ระบบควบคุมหลักและส่วนประกอบคือแบรนด์ชื่อดังระดับนานาชาติ และสายการผลิตมีความมั่นคงและน่าเชื่อถือสูง

ปริมาตรเทคนิค
1ความเร็วของโครงสร้าง: 350m/min

2- กว้างภายนอกการผลิต: 0.6-0.9mm

3ความตึงของเส้นใย: 0.4N-1.2N±0.05N

4. รายละเอียดของรีล: 25KM และ 50KM discs มาตรฐาน

5รายละเอียดของม้วน: กว้าง 200mm-400mm

6ความสูญเสียเพิ่มเติม: ≤0.02DB/KM (สายใย SM)

7ความยาวของสายการผลิต ≤ 22M

8ความต้องการไฟฟ้า: 35KVA, AC380V ± 10% 50HZ สามเฟสห้าสาย

9การใช้พลังงานในการทํางานของเครื่องปกติ: ≈17KW/h

10ความจุในการผลิต: ≈18km/h ((พีวีซีพัฟเฟอร์), ≈12km/h ((LSZHพัฟเฟอร์)

การตั้งค่าเส้น

1. 2 หัวไฟเบอร์พายออฟ

2. ไฟเบอร์เตาอบอุ่นก่อน

3. เครื่องแห้งและกระบะน้ําหนัก 25 กิโลกรัม

4. 30 เครื่องบด

5. PLC + IPC โปรแกรม FIBERCAN ตู้ควบคุมไฟฟ้า

6. ถังน้ําเคลื่อนไหวและถังน้ําอุ่น

7. ถังน้ําเย็นและถังน้ํา

8. อุปกรณ์ยืนเครื่องพิมพ์ชนิด inkjet โดยไม่มีเครื่องพิมพ์ชนิด inkjet

9. ¢ 400 มิลลิเมตรล้อแคปสแตน

10. หน่วยความตึงเครียด

11. เครื่องรับ (เปลี่ยนตัวเลือกรับได้โดยอัตโนมัติ)
