อะไรคือสายใย

สวัสดีทุกท่าน ผมชื่อเวนดี้ วันนี้ผมจะนําสายไฟเบอร์ออปติก แพทช์เคเบิลมาแนะนําได้กลายเป็นหนึ่งในเสาหลักของการสื่อสารที่ทันสมัย และมีบทบาทสําคัญในเครือข่ายโทรคมนาคมที่ทันสมัย, ขอบคุณการเติบโตอย่างรวดเร็วของข้อมูลการจราจร

สายพับไฟเบอร์ออปติก

Ⅰสายไฟเบอร์ออปติก คืออะไร?

สายไฟเบอร์ออปติก แพทช์เคเบิล (Fiber Optic Patch Cable) ได้รับความนิยามว่าเป็นสายไฟเบอร์ออปติกที่มีพล็อกเชื่อมต่อในทั้งสองปลาย และเคลือบป้องกันหนากว่าเครือข่ายการเข้าถึงไฟเบอร์ออปติก, เครือข่ายส่งข้อมูลไฟเบอร์ออปติก และเครือข่ายพื้นที่ท้องถิ่น, ระหว่างการใช้งานอื่น ๆ.และอุปกรณ์ทดสอบทางแสง.

Ⅱโครงสร้างของสายไฟเบอร์ออปติก

สายไฟเบอร์ออปติก แพทช์เคเบิลมีโครงสร้างที่เหมือนกันกับสายโคเอชเชียล ยกเว้นว่าสายไฟเบอร์จอมเปอร์ไม่มีชั้นป้องกัน Mesh และศูนย์กลางเป็นแกนแก้วสําหรับการกระจายแสงกล่องกระจกล้อมแกน, ตามด้วยชุดพลาสติกบาง (PVC หรือ Teflon) ภายนอก

มันสําคัญที่จะเข้าใจความแตกต่างระหว่างสายใยและสายพับขณะที่ปลายอีกปลายคือปลายที่หักของแกนเคเบิลไฟเบอร์ออปติก ซึ่งเป็นฟิวชั่นที่ผสมกับแกนเคเบิลไฟเบอร์ออปติกอื่น ๆเครื่องเชื่อม, เครื่องกระโดด, และอุปกรณ์อื่น ๆ ที่คล้าย ๆ กันยังถูกใช้) เครื่องกระโดดมีตัวเชื่อมที่เคลื่อนไหวอยู่ทั้งสองข้าง. ผิวหน้ามีหลายรูปทรงและขนาดคอปเลอร์ที่แตกต่างกันจําเป็นสําหรับอินเตอร์เฟซที่แตกต่างกันเสื้อกระโดดมีสองส่วนและสามารถสวมเป็น pigtail

Ⅲประเภทของสายไฟเบอร์ออปติก

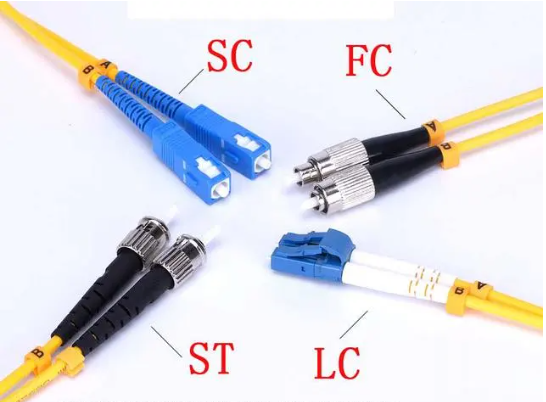

มีสายไฟเบอร์ออปติกหลายประเภทที่แตกต่างกัน (ยังรู้จักกันในชื่อสายเชื่อมไฟเบอร์ออปติก) ซึ่งเป็นสายเชื่อมไฟเบอร์ออปติกที่ติดต่อกับโมดูลออปติก พวกเขาไม่สามารถใช้ด้วยกันได้LCเครื่องเชื่อมไฟเบอร์ออปติก ใช้สําหรับSFPโมดูล ขณะที่SCเครื่องเชื่อมไฟเบอร์ออปติก ใช้สําหรับGBICภาพรวมครบวงจรของบางส่วนของสายเชื่อมไฟเบอร์ออปติกที่ใช้ทั่วไปในวิศวกรรมเครือข่ายถูกให้ด้านล่าง:

สายพับไฟเบอร์ออปติกประเภท 1FC: กล่องโลหะถูกใช้สําหรับการเสริมเสริมภายนอก,ODFด้าน, มันถูกใช้โดยทั่วไป (ที่ใช้มากที่สุดบนแพทช์แพนล)

สายพับไฟเบอร์ออปติกประเภท 2SC:GBICโมดูลออปติกมีโครงทรงสี่เหลี่ยมและเทคนิคการแน่นแบบ plug-and-pull ที่ไม่ต้องการการหมุน (พบบ่อยที่สุดในสวิทช์รูเตอร์)

สายพับไฟเบอร์ออปติกประเภท 3ST: เปลือกภายนอกเป็นวงกลม, และวิธีการติดตั้งคือ turnbuckle, ซึ่งมักถูกใช้ในกรอบการกระจายไฟเบอร์ออปติก.(สแตนด์ ST เครื่องเชื่อมใช้สําหรับ10ฐาน-Fรามอินทรีย์ส่วนจําหน่ายไฟเบอร์ออปติก มักจะทําจากวัสดุนี้)

สายพับไฟเบอร์ออปติกประเภท 4LC: เป็นเครื่องเชื่อมสําหรับการเชื่อมSFPโมดูลที่ใช้กลไกล็อคแบบจําแนก (RJ) ที่ใช้ง่าย (นี้เป็นคําที่ใช้โดยทั่วไปโดยรูเตอร์)

ตามตัวเชื่อม มันสามารถแบ่งออกเป็น FC, ST,SC,LCMU MPO/MTP E2000 MTRJSMA, ฯลฯPC,UPC,APCและตัวเชื่อมที่ใช้ในการเชื่อมต่อโมดูลทางออปติกส์LC.SC. สามประเภทของ MPO / MTP. เครื่องเชื่อมกระโดดไฟเบอร์ออปติก เป็นปัญหาที่ผู้ใช้จะต้องพิจารณาเมื่อซื้อกระโดดไฟเบอร์ออปติก

ตามสีของเครื่องเชื่อม สามารถแบ่งออกเป็น: สีฟ้า (ใช้ในเครื่องเชื่อมแบบเดียว) สีเบจ และสีเทา (ใช้ในเครื่องเชื่อมแบบหลาย)

ตามสีหน้าหาง สามารถแบ่งออกเป็น: สีเทา, สีฟ้า, สีเขียว, สีขาว, สีแดง, สีดํา, เทอร์คิวาส

ตามจํานวนแกนไฟเบอร์ สามารถแบ่งออกเป็นแกนเดียว, แกนสอง, แกน 4 แกน, แกน 6 แกน, แกน 8 แกน, แกน 12 แกน, แกน 24 แกน, แกน 48 แกน และแกน 72 แกน หรือตามที่ลูกค้ากําหนด

ตามวงกว้างของแกน สามารถแบ่งออกเป็นเส้นใยมูลติโมด และเส้นใยมูลติโมดเดียวซึ่งหมายถึงเส้นใยที่ส่งหลายรูปแบบในระยะความยาวคลื่นการทํางานที่ได้รับการกําหนด, ด้วยความสูญเสียการกระจายตัวที่ใหญ่และระยะทางการส่งที่สั้น และเหมาะสําหรับระบบการสื่อสารไฟเบอร์ออปติกส์ระยะทางสั้นที่สามารถส่งแสงได้เพียงแบบเดียว, และการกระจายตัวระหว่างแบบของมันเล็กมาก ซึ่งเหมาะสําหรับการสื่อสารระยะไกล

ตามITU-Tสายใยสื่อสื่อสื่อแบบมาตรฐาน แบ่งออกเป็น 7 ประเภทจี651จี652จี653จี654,จี655จี656และจี657, ในนั้นจี651เป็นเส้นใยมัลติโมด G.651-G.657 เป็นเส้นใยแบบเดียวISO/IECแบ่งเส้นใยมัลติโมดเป็นOM1-OM5สายใยมัลติโมด 5 ชนิดนี้ถูกใช้เป็นหลักในเครือข่ายพื้นที่ท้องถิ่น (LAN) และศูนย์ข้อมูล (DCN)

ความยาวของเส้นใยสามารถปรับเปลี่ยนได้ตามความต้องการของลูกค้า

ตามวัสดุของชั้นนอกของสายเคเบิล สามารถแบ่งออกเป็นประเภทธรรมดา ประเภทประจํากันไฟ ประเภทประจํากันไฟ ประเภทที่ไม่มีฮาโลเจนในควันน้อย (LZSH) ประเภทที่ไม่มีฮาโลเจนในควันน้อยอุปกรณ์เกราะเป็นต้น กระโดดแบบเกราะเป็นชนิดใหม่

ของสายไฟเบอร์ออปติก ที่สามารถใช้ในห้องอุปกรณ์หรือในสถานการณ์อันตรายอื่น ๆสายพับพับที่ป้อมกันกระชับความคุ้มกันของเชือกเหล็กไร้ขัด และมีคุณสมบัติการบดและความยืดที่แข็งแรงกว่าสายพับพับไฟเบอร์ออปติกธรรมดา.

Ⅳวิธีการเลือกสายไฟเบอร์ออปติก

สายไฟฟ้าออปติกแบบ OM1, OM2, OM3, OM4 มัลติโมด และ OS2 แบบเดียว มักพบในสายไฟฟ้าออปติกSC, ST, FCLC, MTRJ, และ E2000 เป็นบางชนิดของสายเชื่อมสายไฟเบอร์ออปติก ในปฏิบัติการ, ไม่มีการแก้ไขขนาดเดียวเหมาะกับทุกคน, และคุณต้องเลือกขึ้นอยู่กับความต้องการของคุณเอง.คุณควรพิจารณาปัจจัยอะไรในการเลือกกระโดดสําหรับเครือข่ายของคุณแค่ทําตามคําแนะนําง่ายๆนี้

1ประเภทของสายเชื่อมไฟเบอร์ออปติก

เครื่องเชื่อมที่แตกต่างกันถูกใช้สําหรับอุปกรณ์ที่แตกต่างกัน ส่วนใหญ่คือ MPOSCFC,LC. ST ผ่าตัดกระโดด:

(1) สายพับไฟเบอร์ออฟติกประเภท MPO: ใช้สําหรับ 40G, 100G การเชื่อมต่อโมดูลออฟติกและศูนย์ข้อมูลความหนาแน่นสูง

(2) LC สายไฟเบอร์ออปติก แพทช์: ใช้สําหรับการเชื่อมต่อของ SFP โมดูลออปติก, มันใช้แจ็คโมดูล, และชนิดของ jumper นี้โดยทั่วไปใช้ในรูเตอร์;

(3) สายพับไฟเบอร์ออปติกชนิด SC: มันเชื่อมต่อกับโมดูลออปติก GBIC. เปลือกของมันเป็นรูปสี่เหลี่ยม, และวิธีการติดตั้งคือชนิดล็อคพลั๊กอิน, ซึ่งไม่จําเป็นต้องหมุน.โดยทั่วไปใช้ในรูเตอร์และสวิตช์;

(4) สายพับไฟเบอร์ออปติกชนิด FC: วิธีการเสริมเสริมภายนอกใช้กล่องโลหะ, และวิธีการติดตั้งคือ turnbuckle, ซึ่งมักจะใช้บนกรอบการกระจาย;

สายพับไฟเบอร์ออปติกชนิด ST: เปลือกเป็นกลม และวิธีการติดตั้งคือ turnbuckle ซึ่งมักจะใช้ในกรอบการกระจาย

2. ประเภทเส้นใย

สายพับไฟเบอร์ออปติกหลายโหมดใช้ไฟเบอร์ 50/125um หรือ 62.5/125um ขณะที่สายพับไฟเบอร์ออปติกแบบเดียวใช้ไฟเบอร์ 9/125umการส่งข้อมูลระยะไกลถูกจัดการโดยสายไฟเบอร์ออปติกแบบเดียว, ในขณะที่การส่งข้อมูลระยะสั้นถูกจัดการโดยสายไฟเบอร์ออฟติกหลายแบบ แพทช์เคเบิลขณะที่สายไฟเบอร์ออฟติกหลายแบบถูกจัดเป็น OM2 (สีส้ม), OM3 (น้ําสีน้ําเงิน), OM4 (สีม่วง) และ OM5 (สีส้ม) (สีเขียวแอปเปิ้ล)

3. วิธีการบดสายเชื่อม

คุณภาพการส่งไฟเบอร์ออปติกถูกกําหนดโดยวิธีการบดที่แตกต่างกันAPCเป็นสีเขียว

PC (Physical Contact) เป็นตัวอักษรสั้นสําหรับการสัมผัสทางกายภาพ ด้านบนของ ferrule ถูกบดเป็นรูปกลมเล็ก ๆ และแกนใยอยู่ที่จุดโค้งสูงสุดลดช่องว่างอากาศระหว่างส่วนประกอบของเส้นใยและนําหน้าปลายเส้นใยสองใบเข้าสู่การสัมผัสทางกายภาพ.

หน้าปลายที่มีความแข็งแรงสูงUPC(ความสัมผัสทางกายภาพ)UPCหน้าปลายของเครื่องเชื่อมไม่ได้เรียบครบ แต่มันมีเส้นโค้งเล็กๆ เพื่อการจับคู่ได้แม่นยํากว่าUPCเป็นพื้นฐานของ PC แต่มีการเคลือบผิวปลายที่ดีกว่าและความสว่างของผิว และผิวปลายที่มีรูปร่างเป็นกลองมากขึ้น

หน้าปลายเส้นใยโดยทั่วไปถูกขีดขวางเป็น 8 องศาAPC(Angled Physical Contact) การสัมผัสทางกายภาพแบบเหลี่ยม โดยการสะท้อนแสงผ่านมุมเหลี่ยมของมันไปยังแผ่นเคลือบแทนที่จะกลับตรงไปที่แหล่งช่องมุม 8 ° ทําให้ใบหน้าปลายใยใยที่แน่นกว่าและผลงานการเชื่อมต่อที่ดีกว่า.

การสูญเสียการใส่ PCUPC. และAPCคอนเนกเตอร์มักจะต่ํากว่า 0.3dB; อย่างไรก็ตาม เนื่องจากช่องว่างอากาศแคบUPC/PC เครื่องเชื่อมง่ายกว่าที่จะบรรลุการสูญเสียการใส่ที่ต่ําAPCการสูญเสียการกลับคืนตามมาตรฐานของอุตสาหกรรมคือ -60dBPCความสูญเสียการกลับ -45dBUPCความสูญเสียการกลับมามักจะ -50dB (หรือมากกว่า) และความสูญเสียการกลับ PC คือ -45dB

4. สายไฟเบอร์ออปติก แพทช์วัสดุปกป้อง

PVC และLSZHมักจะใช้ในสายพัดไฟเบอร์ออปติก

LSZH (Low Smoke Zero Halogen) เป็นวัสดุไร้ฮาโลเจนที่มีควันน้อยที่มีคุณสมบัติการป้องกันสิ่งแวดล้อมและความอ่อนเพลิงที่ดี แต่มันค่อนข้างแพงPVCวัสดุ (โพลีวินิลเคลอไรด์) โพลีวินิลเคลอไรด์ เป็นวัสดุที่เผาไหม้และผลิตก๊าซที่เป็นพิษ ดังนั้นมันจึงไม่เหมาะสําหรับการใช้ในห้อง และราคาก็ถูก

เมื่อเลือกผ้าคลุมไฟเบอร์ มันสําคัญอีกด้วยที่จะคิดถึงว่าเราจะสวมมันนานแค่ไหนเราต้องพิจารณาไม่เพียงแค่ความน่าเชื่อถือของวัสดุ แต่ยังมีอัตราการส่งและการสูญเสีย, รวมถึงข้อมูลพารามิเตอร์เฉพาะ

หน้าปลายของ ferrule ควรถูกป้องกันเพื่อหลีกเลี่ยง bumps ในขณะที่ใช้งานสายไฟเบอร์ออปติก patch และฝุ่นหมวกควรถูกนําไปใช้ทันทีหลังจากการถอดรหัสสัญญาณเลเซอร์ไม่ควรจ้องมองตรงหน้าปลายของเส้นใย.

Ⅴระบบระวังในการใช้สายไฟเบอร์ออปติก

หมายเหตุเกี่ยวกับการใช้สายไฟเบอร์ไฟเบอร์ออฟติก: (รวมถึงสายไฟเบอร์แบบเดียวและสายไฟเบอร์แบบหลายแบบ)

1ความยาวคลื่นของเครื่องรับสัญญาณของโมดูลออปติกส์ต้องตรงกัน: ความยาวคลื่นของเครื่องรับสัญญาณของโมดูลออปติกส์ที่ปลายทั้งสองของสายไฟเบอร์ Jumper ต้องตรงกันเทคนิคการแตกต่างที่ทั่วไปที่สุดคือการเปรียบเทียบสีของสายใย.

2เว้นแต่ระบุต่างหาก สายใยมัลติโมดสีส้มถูกใช้ในโมดูลทางออปติกล์คลื่นสั้น สายใยแบบเดียวสีเหลืองถูกใช้ในโมดูลคลื่นยาวนี่คือความเข้าใจผิดที่แพร่หลาย เพราะมันขึ้นอยู่กับการปรับแต่งของผู้ผลิตการทําเช่นนี้เพื่อให้แน่ใจว่าการถ่ายทอดข้อมูลถูกต้อง

3. เนื่องจากสายพับพลาสเตอร์ไฟเบอร์ออปติกถูกทําจากวัสดุที่อ่อนโยน ดังนั้นมันไม่ควรบิดหรือห่อไปมากเกินไประหว่างการใช้มันไม่เพียงแค่ง่ายที่จะทําลายการลดความเข้มข้นคือคําที่ใช้อธิบายกระบวนการของการลดความเข้มข้นของแสง

4การคุ้มครองสายไฟเบอร์ออปติก แพทช์: การเชื่อมต่อสายไฟเบอร์ออปติกจะเสียหายถ้ามันไม่กันฝุ่นและน้ํามันหลังจากที่เชื่อมต่อ
